用无线连接电信E8的机顶盒收看IPTV

前段时间,申请的电信的E8套餐,装上了4M的宽带和2M带宽的IPTV(电信称之为iTV),团购价为1860元1年。和1800元3M宽带相比,这个确实很实惠,除了总计6M的带宽外,还有300分钟的无线热点上网,其他还包含固话月租(20元)、来显(6元)、彩铃(5元)、铃音盒(3首/月),50元语音话费,可拨打本地国内电话或发送短信(不含IP接入费,不含信息费以及拨打特殊号码的费用) 。在这里提供个连接可申请团购,时间为2009年3月3日至3月31日。(哪怕活动过期,只要你联系电信的客户经理,估计一样还是可以搞到团购价,我就是在活动期外申请到的。不过,还要看电信是否会出新政策让E8给E9让路了,嘿嘿……)

不过电信的这个E8套餐的网络架构也很白痴,连接方式为电话线入户——电话线到ADSL猫——网线到机顶盒——AV线到电视机。不过,谁家一定会把ADSL猫放在电视机旁边?如果我想把ADSL猫放客厅,想在卧室的电视上使用,岂不是从adsl猫要接一根很长很长的网线到卧室的机顶盒?

其实我们可以使用无线的方式来连接ADSL猫和机顶盒,减少走线且美化环境,只不过电信不提供技术支持,你希望请电信帮你实现无线连接,那是不大可能的了。不过在本人的调试下,终于搞定了无线连接的方式,下面这个图为大致的连接图:

我们需要的设备有:
1.Splitter,也叫ADSL语音分离器,用于将接入户的电话线一路分去接电话,一路分去接ADSL猫。如果没有该设备,电话的声音会有杂音,且拨电话的时候,会断网。
2.电话
3.ADSL猫,E8套餐提供的是华为的HG520C的一个猫,自带无线功能。我们将通过它的无线功能来连接机顶盒,用有线再接一个TPLINK的无线路由,实现笔记本的无线上网,且无需再笔记本上再次PPPOE的拨号。
4.TPLINK无线路由,自购。由于电信的E8只允许2台设备同时上网(检测手段是检查是否有2个以上的帐号同时拨号),接这个无线路由后,即为一个上网的帐号,后面可以接n台设备。
5.VONETS的VAP 11G无线网桥,自购。用于接收华为HG520C发射出来的无线信号。提供一个RJ45的接口,连去机顶盒。
6.机顶盒,每次开启机顶盒会拨号。注意拨号帐号和电脑上网的帐号不同。
7.电视机,通过AV线将机顶盒和电视相连。

下面主要讲解下用于无线连接的这个设备,VONETS的VAP 11G的无线网桥。这个设备我是在淘宝上淘到的,与机顶盒的连接方式为:vap 11g有2个线出来,一个是电源插口,一个是RJ45的网线插口,还有一个插孔。需要将机顶盒的电源接入到vap 11g背后的插孔中,在将vap 11g的电源插口插到机顶盒上,把RJ45网线插口查到机顶盒上。

发件人 杂项

最左边的一个黑色细线是机顶盒的电源线,插到了vap 11g的插口上了,vap 11g出来的有2根线,一个接机顶盒的“网络”,一根接机顶盒的“电源”。

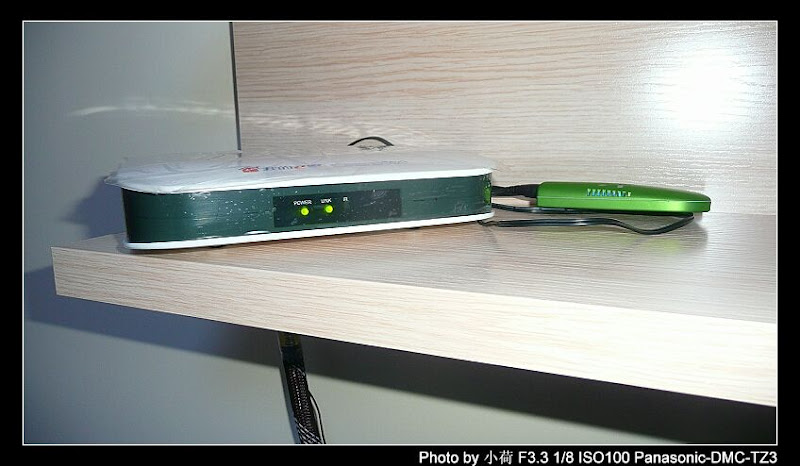

再来个正面的效果:

在第一次使用的时候,需要配对一次VAP 11G,用机顶盒的电源插在VAP11G上,VAP 11G的RJ45口插笔记本电脑上,VAP 11G的电源插口可以不用。开启华为的HG520CADSL猫的无线功能(注,电信只给了useradmin帐号,功能很少,可以用telecomadmin帐号,里面有很多可以设置,密码为nE7jA%5m),用VAP 11G带的驱动光盘进行配对设置,让VAP 11G和ADSL猫的无线连接进行配对(在配对时,注意在华为HG520C是否开启了无线加密,是否绑定MAC地址,如果是,在配对的时候也要相应的设置密码)。并且保存设置。

配对完成后,将VAP 11G按照之前所说的方式,与机顶盒连接即可。 在这里,我们注意一下是VAP 11G和HG520C的无线猫直接连,而不是通过ADSL无线猫——无线路由——VAP 11G的方式,也就是说,IPTV出来的网络信号完全是和宽带的网络信号是一样的,虽然在ADSL猫的LAN2口标注了iTV,但是其实插哪个LAN口都是一样的效果,因为iTV的无线也是走和宽带一样的无线,不是特别的信号通道。笔者曾经在这里走了不少弯路,以为iTV的信号是特殊的网络信号,将TPLINK的无线路由连接至专门的LAN2口,在用VAP 11G去接TPLINK,但是TPLINK就是无法和HG520C连接,无法获得IP,也就是说,我无法TPLINK配置成一个透明的网络设备使得HG520C和VAP 11G相连。但是如果VAP 11G连接HG520C的无线(网络的无线也可以这样连,笔记本的无线网卡,连HG520C的无线,笔记本再通过PPPOE拨号),电视机就出现拨号连接正常的图像了——说明机顶盒和华为HG520C已经连接成功,且机顶盒需要网络信号,和宽带的网络信号是一样的。

而在ADSL猫端,只需一根网线连接至TPLINK的WAN即可。在TPLINK上配置PPPOE的拨号,笔记本用TPLINK的无线路由即可直接获取IP,直接上网,无需再拨号。

最后,上一张放在客厅的ADSL猫的图,华为的此款猫设计的不错,还能当相架用:

相关文章

12条评论

  1. 想问一下照片的边框是用什么软件做成这种效果的啊,我google了下,发现miya和photoworks都做不到,小荷教一下,谢谢!

  2. 关于您的这篇文章看后非常高兴,因为我也遇到了你这样的问题,本也打算也买一个你说的VONETS的VAP 11G,但是我们这里市场没这设备,所以买了一台tp-link 无线路由器带无线网桥功能的,但是多次尝试后没成功,我的猫是电信送的华为hg526.那么买一个你说的VONETS的VAP 11G,就能实现无线iptv吗?还有一个问题就是你说的此设备和猫如何进行配对设置?谢谢你了,你有qq吗?或许我买了你说的此设备后,使用过程中还有问题请教你。我的qq:7202267

  3. 请慎重的在家庭美观和健康之间 做出选择。 在家里架设 无线网络。无疑是你的生活环境多了一种
    电磁辐射。也许某一项电磁辐射 不会超标。但是 如果多个辐射累积在一起。可能会对你的身体
    特别是生殖功能 产生影响。(你周围,手机,无线网络,移动基站,电磁炉。。微波炉。。。等等)
    辐射源的累积, 时间的累积, 人体被辐射留下的暗伤的累积。
    这3样,会像定时炸弹一样,在你的有生之年,也许会爆炸,也许不会。
    请珍惜自己和家人还有未来宝宝的身体。
    另 产品 的说明上 电磁辐射低于什么标准,对人体没有伤害。
    这个标准是对某一个测试群体而言的。
    你也是聪明人。我不用解释太多。只是你自己以前忽略了这一点而已。

  4. 按照博主的文章,今天也买到手了一个vap 11g,基本情况是,上海电信,入户是上海贝尔带无线功能的猫,vap 11g与此猫wifi配对后连接同洲机顶盒,iptv一直提示网络连接失败,我没有买第二台无线路由器,这会是主要原因吗?另外电信提供的那台贝尔是无线路由吗?

    望指点迷当津,这根iptv网线困扰很久了。
